TBBK框架无功补偿成套装置

1.   用途和适用范围

TBBK型高压并联电容器装置（以下简称装置），主要用于6～110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。

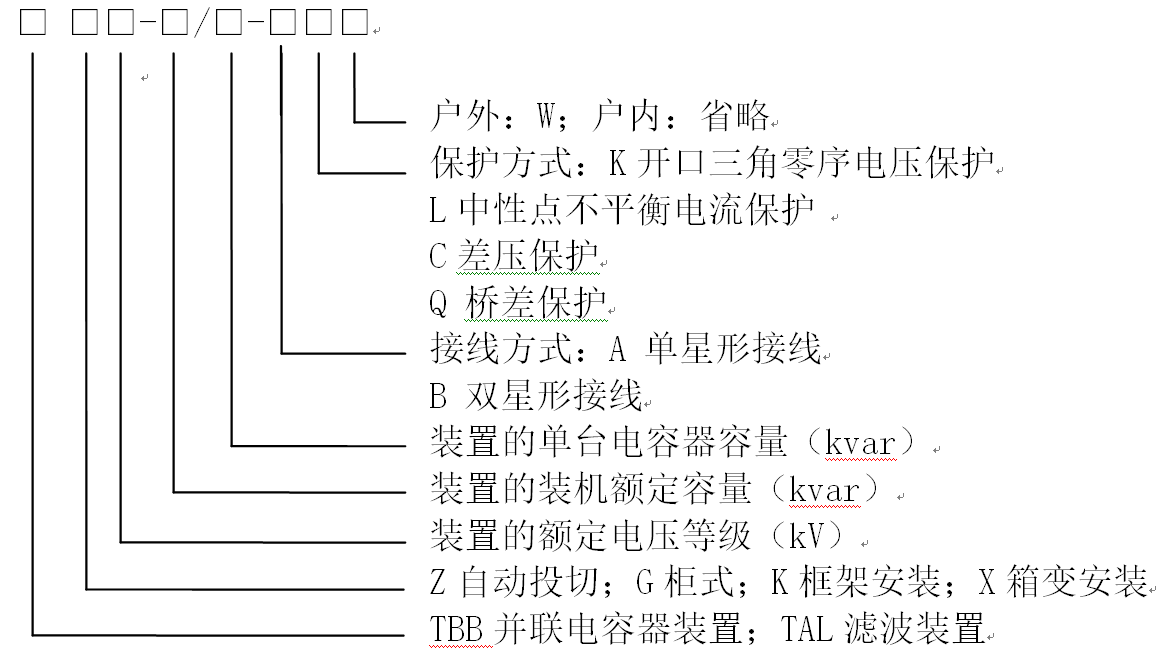

2.   装置的型号及其意义

注：装置的保护方式通常与电容器组的接线方式有关系，需要根据电容装置总容量、单元容量、串并联数量等参数确定，一般的有AK、AC、AQ和BC、BL之分。

3.   装置结构

3.1.  框架式：电容器单元通常采用热镀锌钢支架组装，通过螺栓等系列标准件连接而成电容器组构架，其它各元件独立基础安装，通过母排、支柱绝缘子进行电气连接，其四周为安全防护网门。装置具有价格低、运输方便等特点。6～110kV电压等级的户外装置适宜采用该结构形式。

3.2.  装置主要由隔离开关、接地开关、并联电容器、串联电抗器、氧化锌避雷器、喷逐式熔断器（可选）、放电线圈（6～35kV电压等级配置）、支柱绝缘子、连接母线和电容器构架等设备组成。若采用双星形接线中性点不平衡电流保护或单星形接线桥差保护，应有中性点电流互感器。

3.3.  电抗率选择

串联电抗器串接在电容器组的回路中，用于抑制高次谐波和限制合闸涌流。

仅用于限制涌流时，电抗率可取0.1%~1%。

用于抑制5次及以上谐波时，电抗率可取4.5%~7%。

用于抑制3次及以上谐波时，电抗率可取12%~14%。

4.   装置的保护

4.1.      一次接线及保护方式：

装置配置电容器保护专用熔断器作为内部故障保护，同时按不同的接线和场合配置相应的不平衡继电保护。为避免由于投切或其他瞬态过程引起误动作，不平衡保护应带0.1~1s的延时。另外，系统还须设过电压、欠电压、过电流和速断等保护。常规接线和保护方式可参见下表1。

表1  一次接线及保护方式

4.2.      保护方式的选择

装置（电容器组）可选择开口三角零序电压保护、电压差动保护、中性点不平衡电流保护及桥式不平衡电流保护中的任一种或几种保护方式作为主保护（不平衡保护），通常在订货和设计制造时已有要求。

n  双星形接线和容量较大的电容器组推荐采用中性点不平衡电流保护。

n  单星形接线和容量较小的电容器组推荐采用开口三角零序电压保护。

n  多串联段的星型接线电容器组推荐采用电压差动保护（一般35kV电容器装置采用）。

n  对于66kV以上的高压并联电容器装置，推荐采用单相桥式接线，不平衡电流保护。

4.3.      保护整定值推荐

4.3.1.  装置应设有过电流保护，其动作整定值可靠系数在1.5~2.5之间。

4.3.2.  装置应设有速断保护，其动作整定值可靠系数在3~5之间。

4.3.3.  装置应设有过电压保护，其动作电压整定值应按1.1~1.15Un整定，整定结果应不超过1.2Uc。

4.3.4.  装置应设有失压保护，其动作电压值在40~60%Un整定（或按该系统统一整定值处理），失压保护不应设置自动重合闸装置。

5.   产品示例

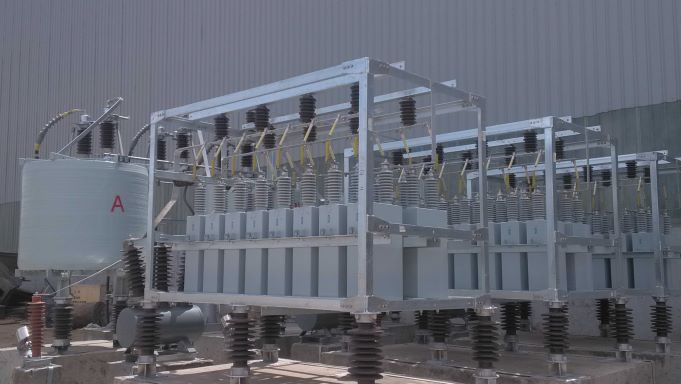

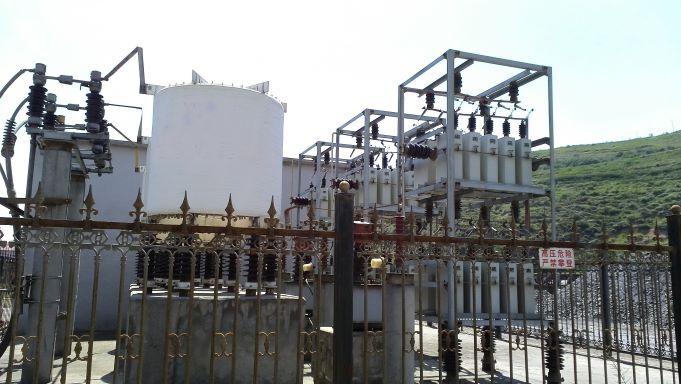

图1  35kV框架无功补偿装置

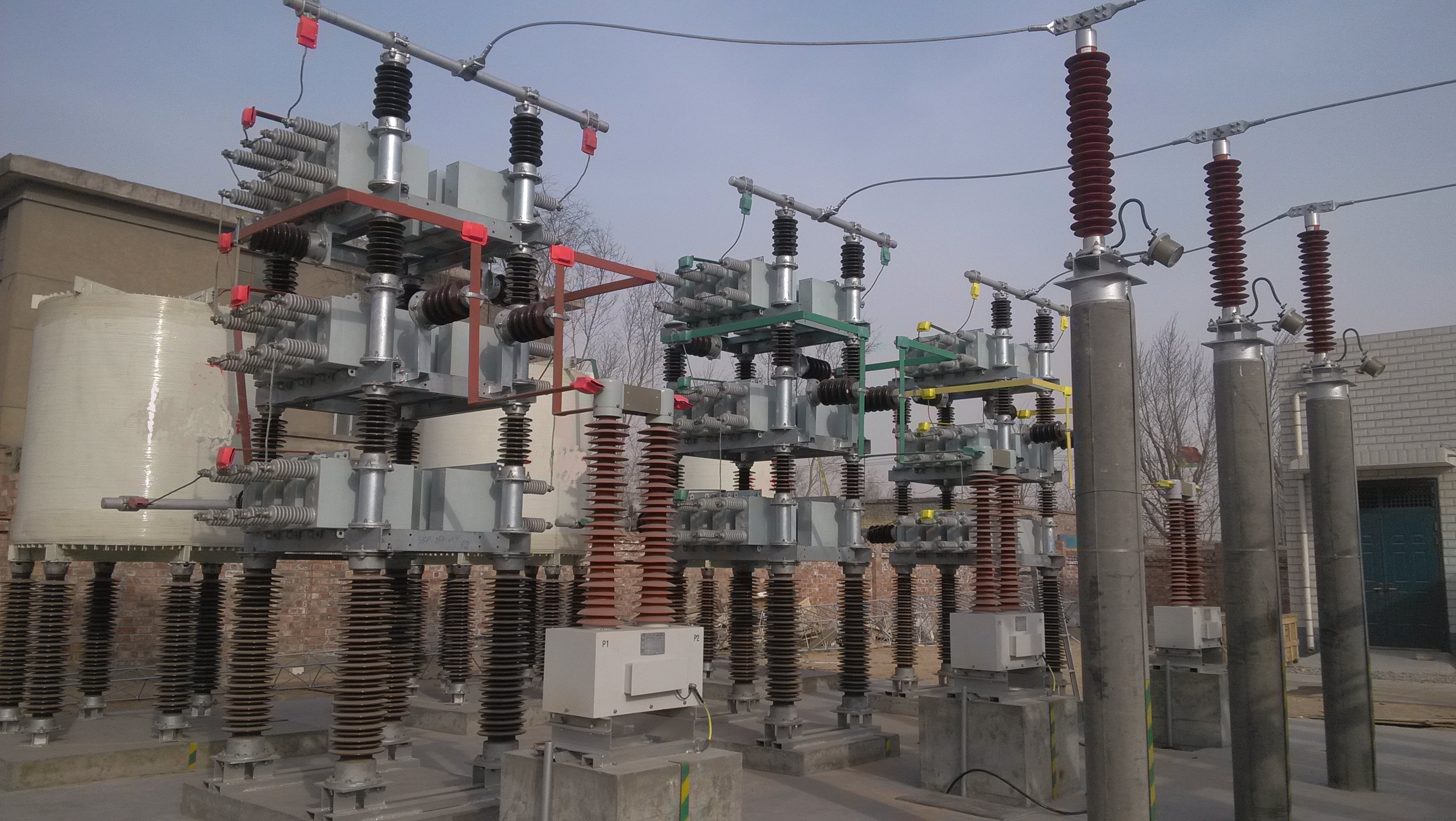

图2  110kV框架无功补偿装置
